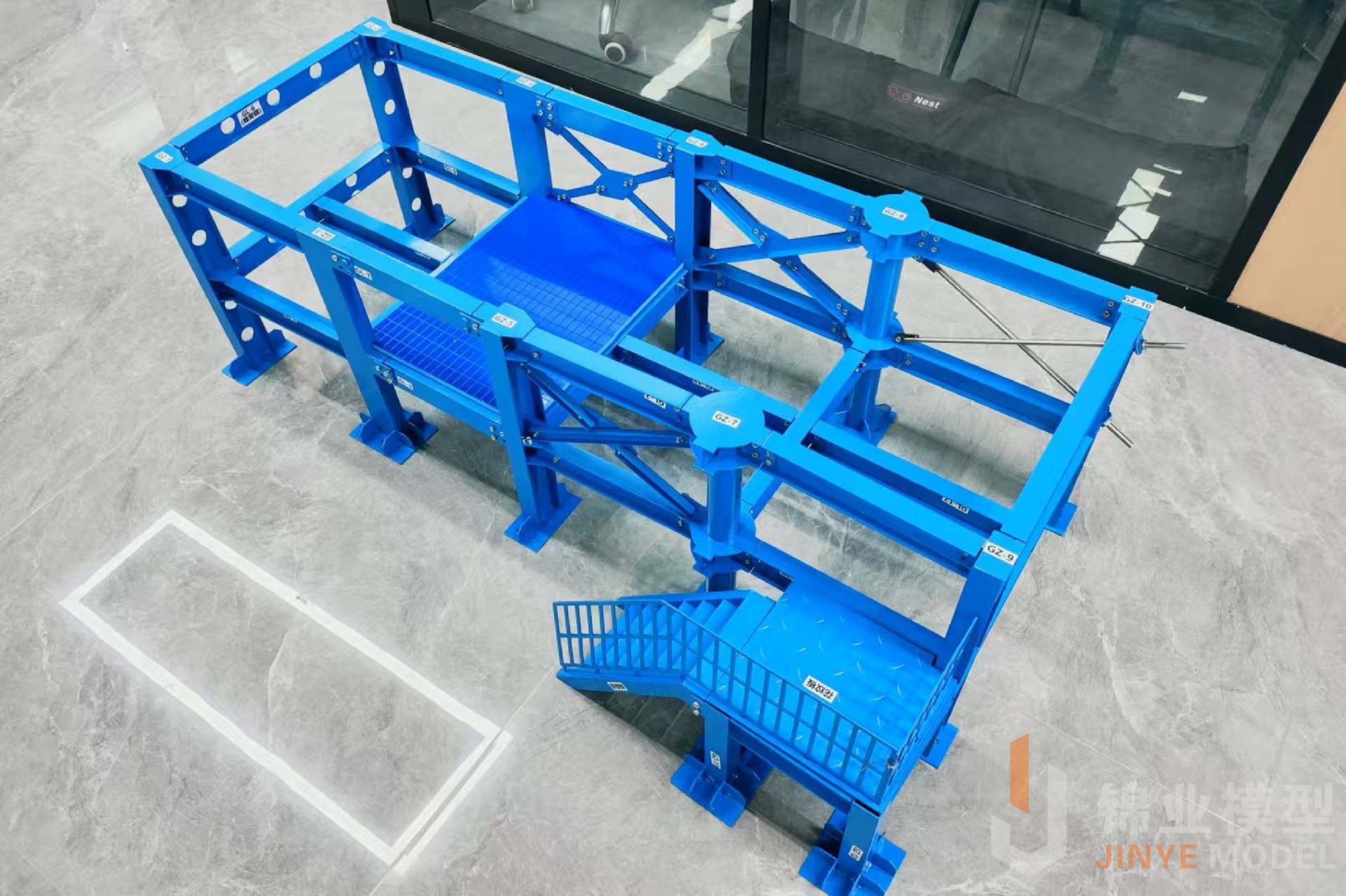

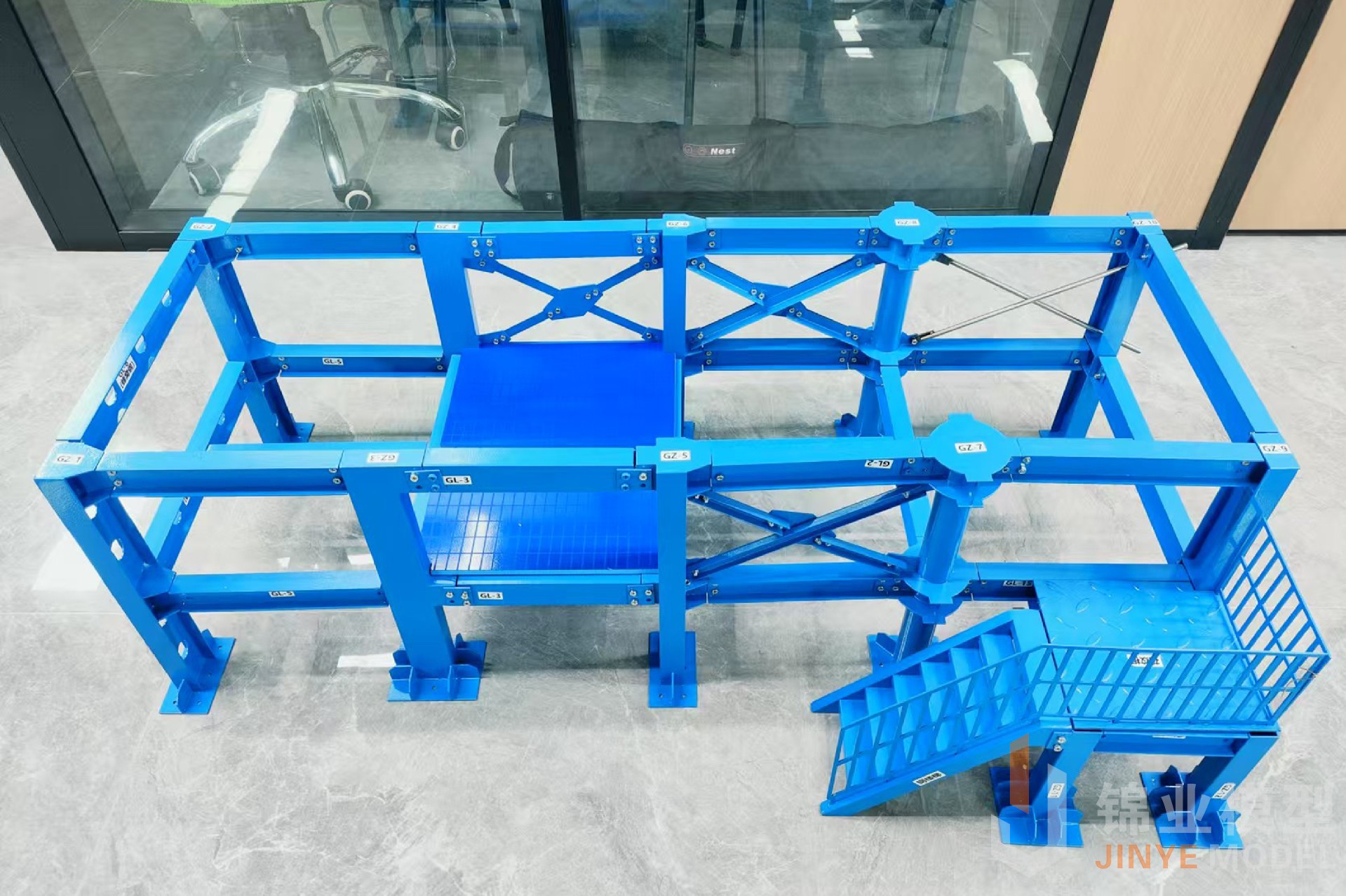

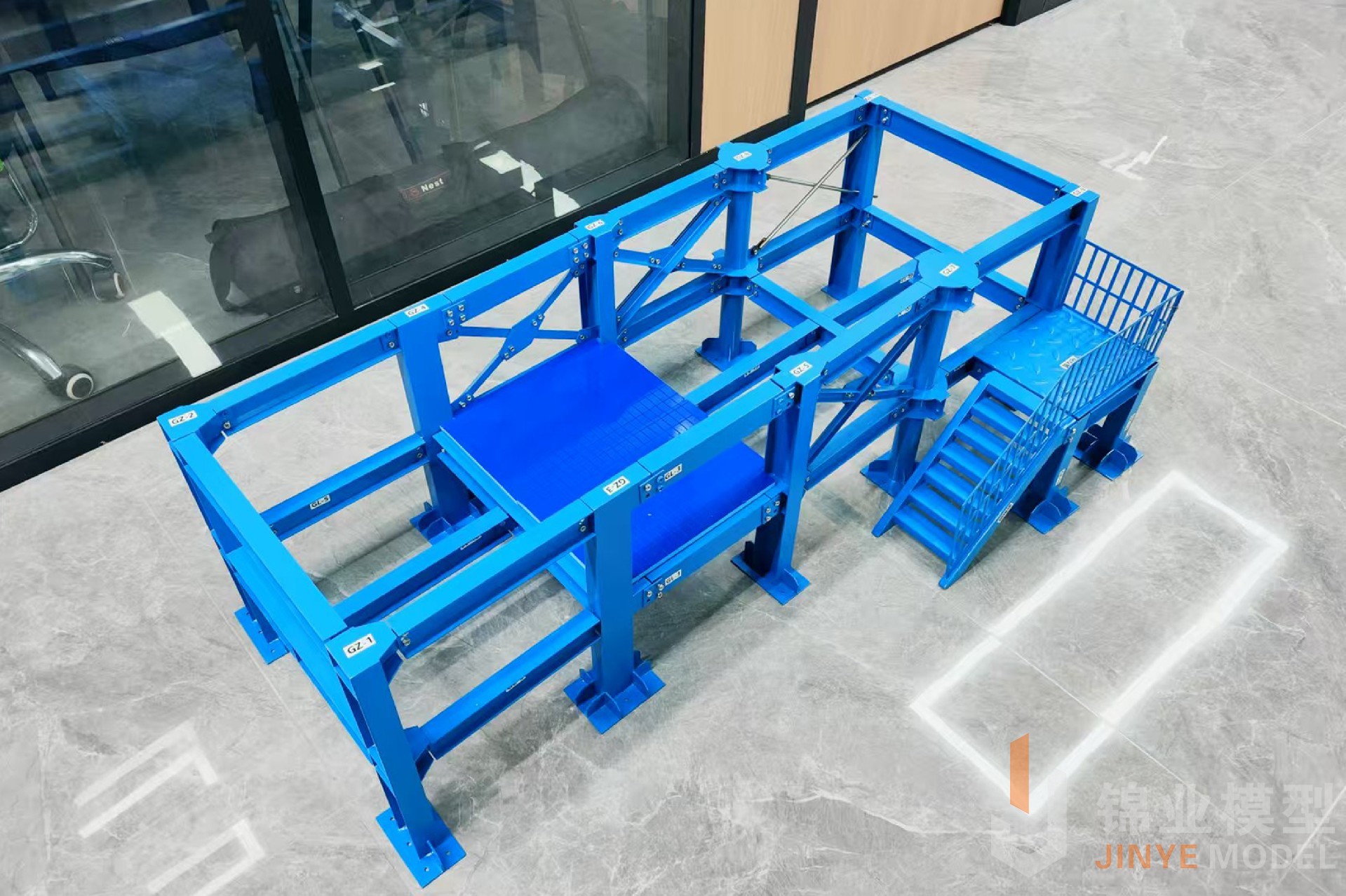

装配式PC构件生产吊装模型详情

模型制作尺寸：1.2mX0.4m
模型制作比例：1/12
模型制作时间：2024年12月
模型主要表现内容：

1、体现典型的节点形式如下：柱脚形式：H 型铰接、H 型刚接、箱型刚接、圆形刚接、外包式柱脚；梁柱节点：梁柱刚接、梁柱铰接；梁梁节点：梁梁刚接、梁梁铰接；楼板形式：钢承板、钢桁架板、叠合板；其他构件：楼梯、柱间支撑、平台护栏；

2、结构材料类型包括：H 型钢、方钢、圆钢、蜂窝梁（或柱）、角钢、槽钢、螺纹钢、圆钢等材料；型钢材料强度：Q235；钢筋材料等级：HRB400；（1）H型钢柱4 个，（2）箱型钢柱2 个，（3）圆形钢柱2个，（4）蜂窝型钢柱2 个，（5）楼梯钢柱2 个（6）H 型钢梁17 个，（7）蜂窝型钢梁2 个，（8）箱型梁4 根（9）H 型钢梁楼梯梁4 个，（10）花纹钢板、角钢、槽钢、圆钢、螺栓及配件：（配套数量）。

3、柱脚节点：H 型铰接、H 型刚接、箱型刚接、圆形刚接、蜂窝柱刚接；（1）H 型铰接：（2）H 型刚接：（3）箱型刚接：（4）圆形刚接：（5）外包式柱脚：

4、梁柱节点类型包括：梁柱刚接、梁柱铰接；

5、梁梁节点类型包括：梁梁刚接、梁梁铰接；

6、结构构件类型包括：叠合板、钢承板、钢桁架板；（7）其他构件:a、钢楼梯及栏杆：单跑直型钢楼梯；b、柱间支撑①双角钢交叉支撑②单角钢交叉支撑③圆钢交叉支撑④槽钢交叉支撑。

模型安装地点：新疆石河子职业技术学院
